Bộ lọc song công ống dẫn sóng 8GHz

Bộ lọc song công ống dẫn sóng 8GHz

MOQ: 5 CÁI
Giá: negotiable
Phương thức thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 500
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Vinncom
Chứng nhận
ISO 9000 ROHS
Số mô hình
VN-WGD-OMT-ISO-08
Mã sản phẩm:
VN-WGD-OMT-ISO-08
Tần số hoạt động (GHz):
8
Mất chèn (dB):
≤2.0dB
Độ phẳng:
.40,4dB (Tần số ngẫu nhiên ± 30 MHz)
Biến đổi độ trễ nhóm:
15ns (Khoảng cách ngẫu nhiên ± 30 MHz)
Từ chối (Thấp đến ANT):
≥70dB@f3-f4 Lọc ≥15dB@f3-f4 Cách ly ≥50dB@30MHz-(f1-DS) ≥50dB@f4-2*f1 ≥30dB@2*f1-26GHz
Từ chối (Cao đến ANT):
≥70dB@f1-f2 Lọc ≥15dB@f1-f2 Cách ly ≥50dB@30MHz-f1 ≥50dB@(f4+DS)-2*f3 ≥40dB@(f4+DS)-2*f3 (dành cho đ
Cách ly xuyên cực:
≥30dB
Làm nổi bật:

Bộ song công ống dẫn sóng 8GHz

,

Thiết bị dẫn sóng kép

,

Bộ phận ống dẫn sóng 8GHz

Mô tả Sản phẩm





8GHz WAVEGUIDE DUPLEXER

  • Tùy chọn băng thông rộng hoặc hẹp (được tùy chỉnh theo hệ thống)

  • Xây dựng đường dẫn sóng chắc chắn và được chế biến chính xác

  • Khả năng xử lý công suất cao (đặc biệt là trên cổng Tx)



Kịch bản ứng dụng / Kịch bản làm việc của mộtĐIÊN ĐIÊN ĐIÊN

  • Hệ thống radar xung️
    AĐIÊN ĐIÊN ĐIÊNcho phép radar truyền xung công suất cao qua ăng-ten và sau đó chuyển sang chế độ nhận để nghe tiếng vang, chia sẻ cùng một ăng-ten.

  • Radar sóng liên tục (CW) và radar FMCW️
    AĐIÊN ĐIÊN ĐIÊNcho phép hoạt động phát và nhận đồng thời cho radar Doppler và điều chỉnh tần số.

  • Các trạm mặt đất truyền thông vệ tinh (Satcom)️
    AĐIÊN ĐIÊN ĐIÊNtách các tín hiệu uplink (Tx) và downlink (Rx) chia sẻ một ăng-ten đĩa chung.

  • Các kết nối vi sóng từ điểm đến điểm️
    AĐIÊN ĐIÊN ĐIÊNcho phép truyền thông full-duplex qua một ăng-ten duy nhất trong các hệ thống backhaul trên mặt đất.

  • Hệ thống chiến tranh điện tử (EW)️
    AĐIÊN ĐIÊN ĐIÊNbảo vệ máy thu khỏi nhiễu điện cao của máy phát trong khi cho phép cả hai chia sẻ một ăng-ten.

  • Hàng không vũ trụ và điện tử máy bay (radar thời tiết, tránh va chạm)️
    AĐIÊN ĐIÊN ĐIÊNlà một thành phần quan trọng trong các hệ thống radar trên không sử dụng một ăng-ten gắn trên một radome.

  • Radar hải quân và điều hướng️
    AĐIÊN ĐIÊN ĐIÊNcho phép radar trên tàu truyền và nhận thông qua cùng một ăng-ten quay.

  • Thiết lập thử nghiệm và đo️
    AĐIÊN ĐIÊN ĐIÊNđược sử dụng trong môi trường phòng thí nghiệm để mô phỏng giao tiếp full-duplex hoặc để tách các tín hiệu trong một thiết bị thử chung.

  • Hệ thống vi sóng y tế️
    AĐIÊN ĐIÊN ĐIÊNtách công suất điều trị khỏi máy thu giám sát công suất phản xạ trong các hệ thống diathermy.

  • Thiên văn vô tuyến️
    AĐIÊN ĐIÊN ĐIÊNcho phép sử dụng một đĩa lớn duy nhất cho cả việc truyền radar xung (ví dụ, radar hành tinh) và tiếp nhận nhạy cảm.

  • Hệ thống trạm cơ sở và hệ thống lặp lại️
    AĐIÊN ĐIÊN ĐIÊNđược sử dụng trong các bộ lặp sóng vi sóng để tách tín hiệu Tx và Rx trong cùng một liên kết hai tần số.



Số phần VN-WGD-OMT-ISO-08
Tần số hoạt động (GHz) 8
Mất tích nhập (dB) ≤ 2,0dB
Phẳng ≤0.4dB ((Random ±30MHz span)
Sự thay đổi về độ chậm của nhóm ≤15ns (span ngẫu nhiên ±30MHz)
Lỗi trả lại (tất cả cổng) ≥15dB
Sự từ chối ((Low to ANT)

≥ 70dB@f3-f4 lọc

≥15dB@f3-f4

≥50dB@30MHz- ((f1-DS)

≥50dB@f4-2*f1

≥30dB@2*f1-26GHz

Sự từ chối ((Tăng đến ANT)

≥ 70dB@f1-f2 lọc

≥15dB@f1-f2

≥50dB@30MHz-f1

≥50dB@(f4+DS) - 2*f3

≥40dB@(f4+DS) - 2*f3 (đối với các điều chỉnh 08.11.XHx, 08.12.XHx, 08.13.XHx)

≥30dB@2*f3-26GHz

Phân cách xuyên cực ≥30dB

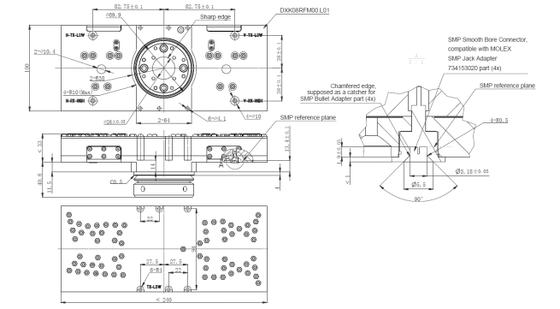

Kích thước ((mm) Như dưới đây
Phù hợp với ROHS Vâng.
