| MOQ: | 5 CÁI |
| Giá: | negotiable |
| Phương thức thanh toán: | L/C, D/A, D/P, T/T |
| Khả năng cung cấp: | 500 |
7GHz WR-112 WAVEGUIDE DUPLEXER
AĐIÊN ĐIÊN ĐIÊNlà một thành phần vi sóng ba cổng cho phép một ăng-ten duy nhất được chia sẻ giữa một máy phát và một máy thu, trong khi cung cấp cách ly giữa chúng.
AĐIÊN ĐIÊN ĐIÊNthường bao gồm hai bộ lọc băng thông (hoặc một bộ lọc băng thông và một bộ lọc loại bỏ băng thông) được kết nối với một khớp nối chung, thường sử dụng mộtWAVEGUIDE MAGIC Thoặc kiến trúc dựa trên hệ thống lưu thông.
AĐIÊN ĐIÊN ĐIÊNtách các tín hiệu truyền và nhận dựa trên tần số: kênh truyền truyền tần số phát (Tx) đến ăng-ten,trong khi kênh nhận thông qua tần số máy thu (Rx) từ ăng-ten.
AĐIÊN ĐIÊN ĐIÊNcung cấp cách ly cao giữa cổng phát và thu, ngăn chặn tín hiệu truyền công suất cao làm hỏng phần trước của máy thu nhạy cảm.
Trong máy lưu thôngĐIÊN ĐIÊN ĐIÊN, thiết bị sử dụng mộtMáy truyền sóngvới hai bộ lọc băng thông được gắn vào hai cổng, bộ lưu thông hướng năng lượng Tx đến ăng-ten và năng lượng Rx từ ăng-ten đến máy thu.
Trong một bộ lọc dựaĐIÊN ĐIÊN ĐIÊN(sử dụng nối T hoặc T ma thuật), tín hiệu Tx và Rx được tách bằng các bộ lọc chọn tần số; bộ lọc Tx chỉ truyền băng tần Tx đến ăng-ten,và bộ lọc Rx chỉ đi qua băng tần Rx từ ăng-ten.
AĐIÊN ĐIÊN ĐIÊNdựa trên thực tế là tần số phát và nhận được đủ cách nhau (phân phối phân chia tần số) để các bộ lọc có thể phân biệt hiệu quả giữa chúng.
AĐIÊN ĐIÊN ĐIÊNcũng bao gồm mộtTrọng lượng dẫn sónghoặc kết thúc phù hợp tại cổng cô lập (khi sử dụng bộ lưu thông) để hấp thụ bất kỳ năng lượng rò rỉ hoặc phản xạ nào.
AĐIÊN ĐIÊN ĐIÊNđảm bảo rằng ăng-ten được kết nối đồng thời với cả hai con đường Tx và Rx mà không có sự can thiệp lẫn nhau - một chức năng thiết yếu cho hệ thống radar và truyền thông đầy đủ.
| Số phần | VN-WGD-07-WR112 |
| Tần số hoạt động (GHz) | 7 |
| Độ phẳng ((dB) | ≤0.4dB ((Random ±30MHz span) |
| Sự thay đổi về độ trễ nhóm (dB) | ≤10ns (thời gian ngẫu nhiên ±30MHz) |
| Mất lợi nhuận (dB) | ≥15dB |
| Sự từ chối ((Low to ANT) |
≥ 70dB@f3-f4 ≥50dB@30MHz- ((f1-DS) ≥50dB@f4-2f1 ≥30dB@2f1-26GHz |
| Sự từ chối ((Tăng đến ANT) |
≥ 70dB@f1-f2 ≥50dB@30MHz-f1 ≥50dB@(f4+DS) - 2f3 ≥30dB@2f3-26GHz |
| Giao diện | WR112 (BJ84) |

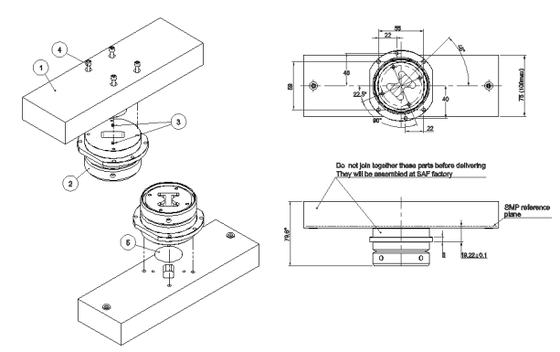

| Kích thước ((mm) | Như dưới đây |
| Độ ẩm hoạt động | 5-95% |
| Nhiệt độ hoạt động (°C) | -35 ~ + 65 |
| Phù hợp với ROHS | Vâng. |
|
|
