| MOQ: | 5 CÁI |
| giá bán: | negotiable |
| Phương thức thanh toán: | L/C, D/A, D/P, T/T |
| Khả năng cung cấp: | 500 |

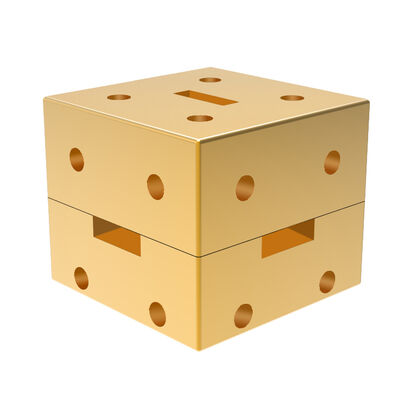

22-33GHz LÕI SÓNG VUÔNG WR-34
Bộ kết hợp và chia công suất –
Một LÕI SÓNG VUÔNG chia đều tín hiệu công suất cao thành hai đường hoặc kết hợp hai tín hiệu thành một.
Bộ trộn cân bằng –
Một LÕI SÓNG VUÔNG kết hợp tín hiệu bộ dao động cục bộ (LO) và tín hiệu RF trong kiến trúc bộ trộn loại bỏ ảnh.
Bộ so sánh và dò pha –
Một LÕI SÓNG VUÔNG so sánh sự khác biệt pha giữa hai tín hiệu đầu vào tại các cổng thẳng hàng.
Kết nối nguồn vào cánh H –
Để chia công suất cùng pha, cấp tín hiệu đầu vào vào cánh H của LÕI SÓNG VUÔNG.
Sử dụng các cánh thẳng hàng làm đầu ra –
Hai cánh thẳng hàng của LÕI SÓNG VUÔNG đóng vai trò là đầu ra cân bằng, mỗi cánh nhận một nửa công suất đầu vào.
| Mã sản phẩm | VN-WGMT-2233-WR34 |
| Tần số hoạt động ( GHz ) | 22-33 |
| VSWR mặt phẳng H | 1.3:1 (Bề mặt điển hình) |
| VSWR mặt phẳng E | 1.5:1 (Bề mặt điển hình) |
| Độ đối xứng (dB) | ±0.4 |
| Độ cách ly (dB) | ≥30 |
| Giao diện | WR34 (BJ260) |
| Kích thước (mm) | Như bên dưới |
| Băng thông | TOÀN BỘ |
| Tuân thủ ROHS | Có |
|
|
