Bộ lọc song công ống dẫn sóng WR-62 15GHz
  • tên

Bộ lọc song công ống dẫn sóng WR-62 15GHz

MOQ: 5 CÁI
Giá: negotiable
Phương thức thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 500
Thông tin chi tiết
Mô tả Sản phẩm
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Vinncom
Chứng nhận
ISO 9000 ROHS
Số mô hình
VN-WGD-15-WR62
Mã sản phẩm:
VN-WGD-15-WR62
Tần số hoạt động (GHz):
15
Độ phẳng (dB):
≤0,5dB
Cách ly (kênh L tới kênh H):
≥70dB
Mất trả lại (DB):
≥18dB
Mất chèn (dB):
.41,4dB
Giao diện:
WR62 (BJ140)
Mô tả Sản phẩm





15GHz WR-62 WAVEGUIDE DUPLEXER

  • Bảo vệ các máy thu nhạy cảm khỏi năng lượng máy phát năng lượng cao

  • Cải thiện độ nhạy của hệ thống bằng cách giảm rò rỉ của máy phát vào máy thu

  • Phạm vi tần số từ 1 GHz đến 110 GHz+



AĐIÊN ĐIÊN ĐIÊNcung cấp cách ly cao giữa cổng phát và thu, ngăn chặn tín hiệu truyền công suất cao làm hỏng phần trước của máy thu nhạy cảm.
Trong máy lưu thôngĐIÊN ĐIÊN ĐIÊN, thiết bị sử dụng mộtMáy truyền sóngvới hai bộ lọc băng thông được gắn vào hai cổng, bộ lưu thông hướng năng lượng Tx đến ăng-ten và năng lượng Rx từ ăng-ten đến máy thu.
Trong một bộ lọc dựaĐIÊN ĐIÊN ĐIÊN(sử dụng nối T hoặc T ma thuật), tín hiệu Tx và Rx được tách bằng các bộ lọc chọn tần số; bộ lọc Tx chỉ truyền băng tần Tx đến ăng-ten,và bộ lọc Rx chỉ đi qua băng tần Rx từ ăng-ten.

Kết nối máy thu vào cổng Rx️
Kết nối đầu vào máy thu hoặc LNA đến cổng Rx củaĐIÊN ĐIÊN ĐIÊN.

Các loại vít phù hợp️
AĐIÊN ĐIÊN ĐIÊNyêu cầu cùng một loại kẹp (UG, CPR, nắp hoặc choke) trên cả ba cổng như các thành phần dẫn sóng được kết nối.

Xác minh việc gán tần số️
AĐIÊN ĐIÊN ĐIÊNđược điều chỉnh tại nhà máy cho các băng tần tần Tx và Rx cụ thể; đảm bảo rằng tần số hệ thống của bạn phù hợp vớiĐIÊN ĐIÊN ĐIÊNđặc điểm kỹ thuật.





Số phần VN-WGD-15-WR62
Tần số hoạt động (GHz) 15
Độ phẳng ((dB) ≤0,5dB

Phân biệt (Kênh đến kênh H)



 ≥ 70dB
Mất lợi nhuận (dB) ≥18dB
Mất tích nhập (dB) ≤1,4dB
Giao diện WR62 (BJ140)

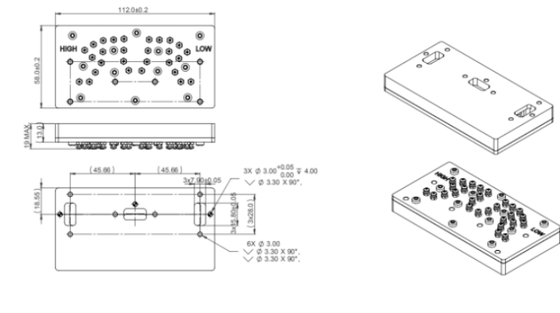

Kích thước ((mm) Như dưới đây
Độ ẩm hoạt động 5-95%
Nhiệt độ hoạt động (°C) -40 ~ +80
Phù hợp với ROHS Vâng.



Bộ lọc song công ống dẫn sóng WR-62 15GHz
