18GHz WAVEGUIDE DUPLEXER

18GHz WAVEGUIDE DUPLEXER

MOQ: 5 CÁI
Giá: negotiable
Phương thức thanh toán: L/C, D/A, D/P, T/T
Khả năng cung cấp: 500
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Vinncom
Chứng nhận
ISO 9000 ROHS
Số mô hình
VN-WGD-OMT-18
Mã sản phẩm:
VN-WGD-OMT-18
Tần số hoạt động (GHz):
18
Mất chèn (dB):
>60 dB(14000-16870 MHz) >30 dB(19070-25000 MHz) >10 dB(25000-29000 MHz)
Mất trả lại (DB):
≥20dB
Sự thay đổi trên băng tần 50 MHz:
<0,5dB(17700-18240 MHz) <5,0dB(19260-19700 MHz)
Làm nổi bật:

Bộ song công ống dẫn sóng 18GHz

,

Thiết bị RF dẫn sóng kép

,

Thiết bị dẫn sóng 18GHz

Mô tả Sản phẩm





BỘ TỔ HỢP SÓNG DẪN 18GHZ

  • Cho phép giao tiếp song công hoàn toàn với độ phức tạp hệ thống tối thiểu

  • Có sẵn trong kiến trúc dựa trên circulator và dựa trên bộ lọc

  • Hiệu suất ổn định theo nhiệt độ và rung động



Các tình huống ứng dụng / Tình huống làm việc của BỘ TỔ HỢP SÓNG DẪN

  1. Hệ thống radar xung –
    Một BỘ TỔ HỢP SÓNG DẪN cho phép radar truyền một xung công suất cao qua ăng-ten và sau đó chuyển sang chế độ thu để nghe tín hiệu phản xạ, chia sẻ cùng một ăng-ten.

  2. Radar sóng liên tục (CW) và radar FMCW –
    Một BỘ TỔ HỢP SÓNG DẪN cho phép hoạt động truyền và thu đồng thời cho radar Doppler và điều chế tần số.

  3. Trạm mặt đất thông tin vệ tinh (Satcom) –
    Một BỘ TỔ HỢP SÓNG DẪN tách tín hiệu đường lên (Tx) và đường xuống (Rx) chia sẻ một ăng-ten đĩa chung.

  4. Hệ thống tác chiến điện tử (EW) –Một BỘ TỔ HỢP SÓNG DẪN bảo vệ bộ thu khỏi công suất cao của máy phát gây nhiễu trong khi cho phép cả hai chia sẻ một ăng-ten.

  5. Hàng không vũ trụ và hàng không (radar thời tiết, tránh va chạm) –
    Một BỘ TỔ HỢP SÓNG DẪN là một thành phần quan trọng trong các hệ thống radar trên không sử dụng ăng-ten gắn trên radome duy nhất.



Mã sản phẩm VN-WGD-OMT-18
Tần số hoạt động ( GHz ) 18
Tổn hao chèn (dB) ≤1.2dB
Tổn hao phản xạ (dB) ≥20dB
Biến thiên trên băng tần 50 MHz

<0.5dB(17700-18240 MHz)

<5.0dB(19260-19700 MHz)

Tổn hao chèn (dB)

>60 dB(14000-16870 MHz)

>30 dB(19070-25000 MHz)

>10 dB(25000-29000 MHz)

Tổn hao chèn (Cách ly) 80~110
Cách ly xuyên cực ≥35dB(25)

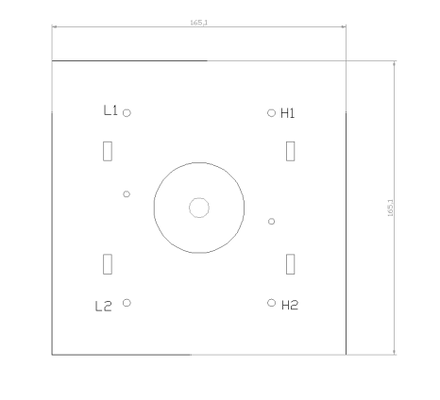

Kích thước (mm) Như bên dưới
Tuân thủ ROHS Có





18GHz WAVEGUIDE DUPLEXER
