| MOQ: | 5 cái |
| giá bán: | negotiable |
| Delivery period: | 2-4 tuần |
| payment method: | T/T, Công Đoàn Phương Tây |
| Supply Capacity: | 50 chiếc mỗi ngày |

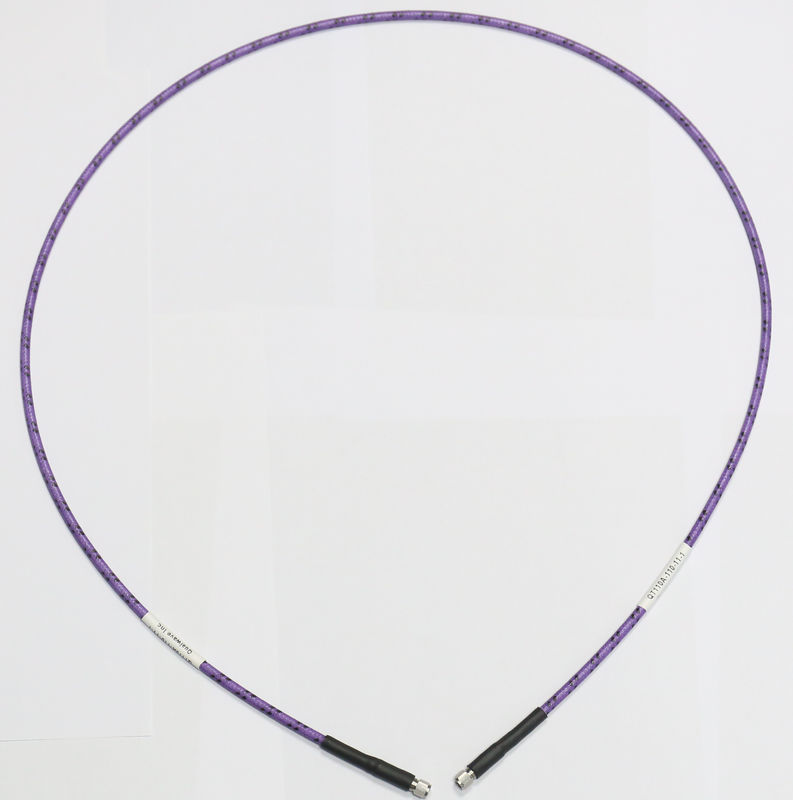

110G Bộ cáp thử nghiệm ổn định pha cao với lỗ chèn thấp
VN110
Giai đoạn & Mất ổn định, Thời gian sống linh hoạt dài
| Đặc điểm: | Ứng dụng: |
| * Mất ít chèn | * Xét nghiệm trong phòng thí nghiệm |
| * Độ ổn định pha cao | * Máy bay |
| * Quyền lực cao | * Phase-array Radar |
| * Độ bền cao | * Truyền thông vệ tinh |
Máy điện
| Tần số: | DC ~ 110GHz |
| Kháng trở: | 50Ω |
| Tốc độ lây lan: | 80% |
| Hiệu quả bảo vệ: | 90dB phút. |
| Năng lượng chịu: | 400V DC |
Máy móc
|
Phân tích uốn cong không bọc giáp (đặt/lặp lại): |
10mm/20mm phút. |
|
Phân tích khuynh hướng giáp (đặt/lặp lại): |
30mm/50mm phút. |
| Chu kỳ sống của việc uốn cong: | 50,000 |
Môi trường
| Nhiệt độ: | -55~+125°C |
Xây dựng
| Không, không. | Tên | Kích thước (mm) | Vật liệu |
| 1 | Hướng dẫn bên trong | 0.31 | Đồng bọc bạc |
| 2 | Đèn điện đệm | 0.88 | PTFE mật độ thấp |
| 3 | Vệ chắn bên trong | 1 | Dây băng đồng bọc bạc |
| 4 | Lớp giữa | 1.2 | PTFE mật độ thấp |
| 5 | Vệ chắn bên ngoài | 1.45 | Vải đan đồng bọc bạc |
| 6 | áo khoác | 1.85 | FEP |
| 7~9 | Bộ giáp (không cần thiết) | 2.7 | Sản phẩm tổng hợp |
| 10 | 3.84 | PTFE |
Sự suy giảm và xử lý năng lượng
| Tần số (GHz) | 26.5 | 40 | 50 | 67 | 71 | 77 | 79 | 81 | 86 | 92 | 96 | 110 |
| Sự suy giảm*1(dB/100m) | 612 | 760 | 857 | 1003 | 1035 | 1081 | 1096 | 1111 | 1148 | 1191 | 1220 | 1314 |
| Sức mạnh trung bình*2(W) | 19 | 15 | 13 | 11 | 11 | 10 | 10 | 10 | 10 | 9 | 9 | 8 |
[1] VSWR:1.0; môi trường xung quanh: +25°C (77°F); cáp thô
[2] VSWR:1.0; môi trường xung quanh: +40°C (104°F); mực nước biển
|
|
