Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Vinncom
Chứng nhận: RoHS/ISO9000
Số mô hình: VN280
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5 cái
Giá bán: negotiable
Thời gian giao hàng: 2-4 tuần
Điều khoản thanh toán: T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 50 chiếc mỗi ngày
Tần số:: |
DC~40GHz |
Tần số cắt:: |
62GHz |
trở kháng:: |
50Ω |
Vận tốc lan truyền:: |
70% |
Hiệu quả che chắn:: |
tối thiểu 90dB |
Chịu được điện áp:: |
500V một chiều |
Tần số:: |
DC~40GHz |
Tần số cắt:: |
62GHz |
trở kháng:: |
50Ω |
Vận tốc lan truyền:: |
70% |
Hiệu quả che chắn:: |
tối thiểu 90dB |
Chịu được điện áp:: |
500V một chiều |

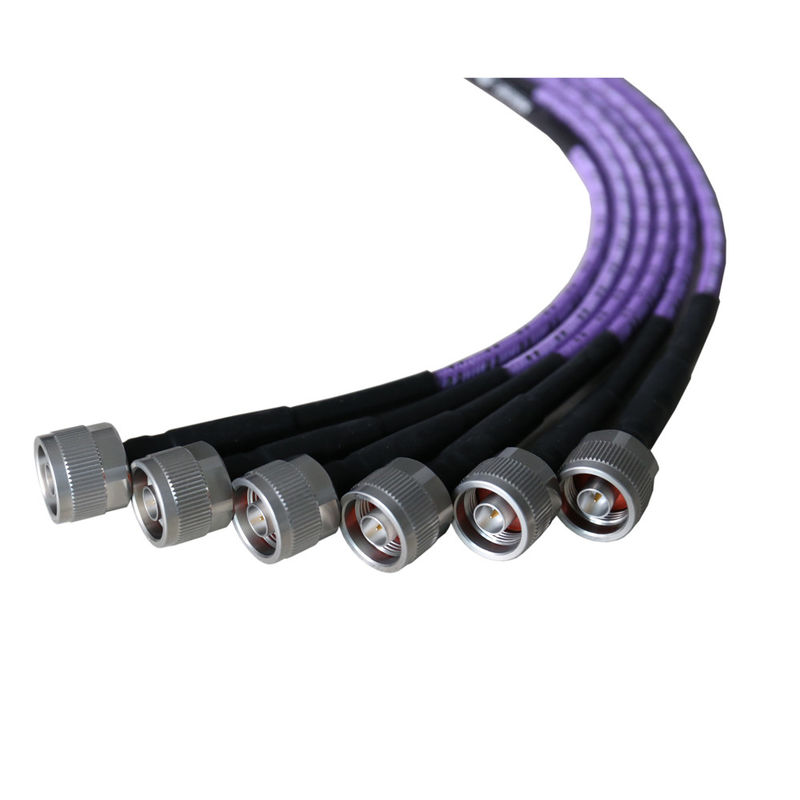

VN280 40G Độ ổn định pha cao linh hoạt thay thế cho cáp bán cứng
Dây mềm, thay thế cho dây cáp bán cứng
| Đặc điểm: | Ứng dụng: |
| * Sự ổn định giai đoạn | * Phase-array Radar |
| * PIM thấp | * Kết nối trong và giữa các thiết bị |
Máy điện
| Tần số: | DC ~ 40GHz |
| Tần số cắt: | 62GHz |
| Kháng trở: | 50Ω |
| Tốc độ lây lan: | 70% |
| Hiệu quả bảo vệ: | 90dB phút. |
| Năng lượng chịu: | 500V DC |
| Không, không. | Tên | Kích thước (mm) | Vật liệu |
| 1 | Hướng dẫn bên trong | 0.53 | Đồng bọc bạc |
| 2 | Đèn điện đệm | 1.63 | PTFE |
| 3 | Vệ chắn bên trong | 1.83 | Dây băng đồng bọc bạc |
| 4 | Vệ chắn bên ngoài | 2.18 | Vải đan đồng bọc bạc |
| 5 | áo khoác | 2.65 | FEP |
Máy móc
| Phân tích uốn cong (cài đặt): | 13.0mm |
| Phân tích uốn cong (lặp lại): | 26.0mm |
| Trọng lượng: | 22g/m |
Sự suy giảm và xử lý năng lượng
| Tần số (GHz) | 0.3 | 0.5 | 1 | 2.4 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 |
| Sự suy giảm*1(dB/100m) | 19.9 | 26.2 | 38.2 | 62.5 | 71.1 | 107.5 | 128.3 | 147.6 | 169.4 | 216.1 | 280.6 |
| Sức mạnh trung bình*2(W) | 512 | 423 | 290 | 177 | 156 | 103 | 86 | 75 | 65 | 51 | 39 |
Môi trường
| Nhiệt độ: | -55~+125°C |
Quy tắc đặt tên kết nối:
2 - 2,4mm (40GHz, VSWR 1.35)
K - 2.92mm (40GHz, VSWR 1.35)
P - SMP (26,5GHz, VSWR 1,3)
A - SSMA (26,5GHz, VSWR 1.3)
S - SMA (26,5GHz, VSWR 1.3)
G - Mini-SMP (có thể kết hợp với GPPO & SSMP, 18GHz, VSWR 1.3)
N - N (18GHz, VSWR 1,25)
X - MMCX (6GHz, VSWR 1.3)
M - MCX (6GHz, VSWR 1.3)
B - BNC (4GHz, VSWR 1.4)
D - SMB (4GHz, VSWR 1,25)
Connector nữ - Thêm F sau tên kết nối
góc phải - Thêm RR sau tên kết nối (VSWR tăng 0,1)
