Tần số: |
DC~67GHz |
Kháng trở: |
50Ω |
Vận tốc lan truyền: |
81% |
Hiệu quả che chắn: |
tối thiểu 90dB |
điện áp chịu được: |
500V một chiều |
Độ ổn định pha*: |
±7° |
Độ ổn định biên độ: |
±0,05dB |
Tần số: |
DC~67GHz |
Kháng trở: |
50Ω |
Vận tốc lan truyền: |
81% |
Hiệu quả che chắn: |
tối thiểu 90dB |
điện áp chịu được: |
500V một chiều |
Độ ổn định pha*: |
±7° |
Độ ổn định biên độ: |
±0,05dB |

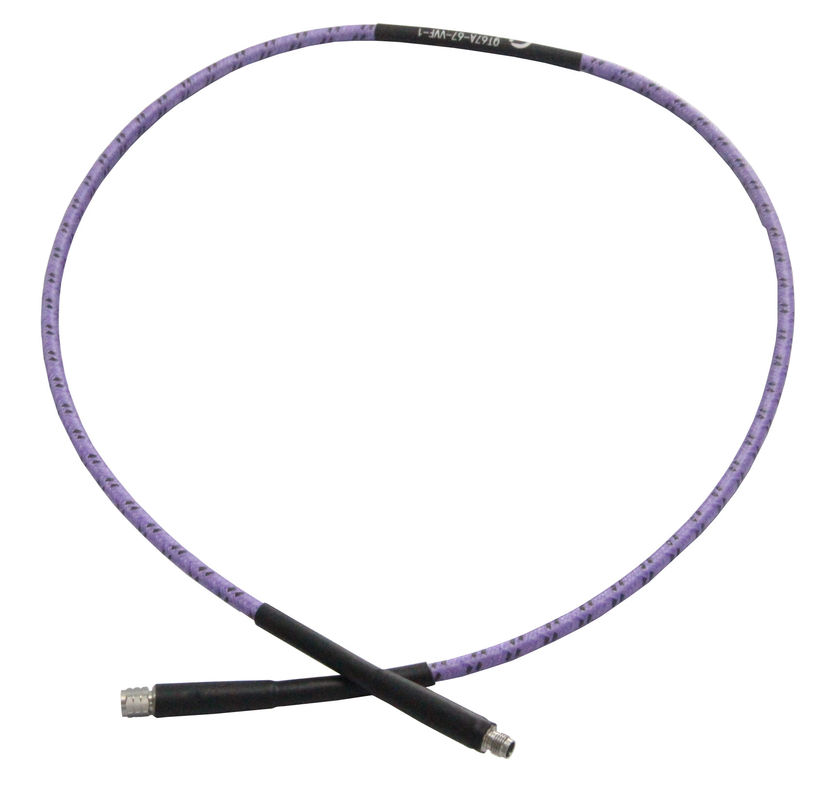

67G Bộ cáp thử nghiệm hiệu suất độ bền cao
Giai đoạn & Mất ổn định, Thời gian sống linh hoạt dài
| Đặc điểm: | Ứng dụng: |
| *Mất ít chèn | * Xét nghiệm trong phòng thí nghiệm |
| * Độ ổn định pha cao | * Máy bay |
| * Quyền lực cao | * Phase-array Radar |
| * Độ bền cao | * Truyền thông vệ tinh |
Máy điện
| Tần số: | DC ~ 67GHz |
| Kháng trở: | 50Ω |
| Tốc độ lây lan: | 81% |
| Hiệu quả bảo vệ: | 90dB phút. |
| Năng lượng chịu: | 500V DC |
| Sự ổn định giai đoạn*1: | ±7° |
| Độ ổn định kích thước*1: | ±0,05dB |
[1] bán kính 50mm, uốn cong 360 °
Máy móc
|
Phân tích uốn cong không bọc giáp (đặt/lặp lại): |
12mm/24mm tối thiểu. |
|
Phân tích khuynh hướng giáp (đặt/lặp lại): |
30mm/60mm tối thiểu. |
| Chu kỳ sống của việc uốn cong: | 100,000 |
| Chu kỳ sinh hoạt của sự giao phối*2: | 5,000 |
[2] Đối với các đầu nối 1,85mm, 2,4mm, 2,92mm, 3,5mm, chỉ SMA.
Môi trường
| Nhiệt độ: | -55~+125°C |
Sự suy giảm và xử lý năng lượng
| Tần số (GHz) | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 18 | 26.5 | 33 | 40 | 50 | 67 |
| Sự suy giảm*3(dB/100m) | 64 | 91 | 130 | 161 | 187 | 210 | 232 | 288 | 355 | 400 | 445 | 503 | 594 |
| Sức mạnh trung bình*4(W) | 97 | 68 | 47 | 38 | 33 | 29 | 27 | 21 | 17 | 15 | 14 | 12 | 10 |
[3] VSWR:1.0; môi trường xung quanh: +25°C (77°F); cáp thô
[4] VSWR:1.0; môi trường xung quanh: +40°C (104°F); mực nước biển
Xây dựng
| Không, không. | Tên | Kích thước (mm) | Vật liệu |
| 1 | Hướng dẫn bên trong | 0.50 | Đồng bọc bạc |
| 2 | Đèn điện đệm | 1.38 | PTFE mật độ thấp |
| 3 | Vệ chắn bên trong | 1.54 | Dây băng đồng bọc bạc |
| 4 | Lớp giữa | 1.82 | PTFE mật độ thấp |
| 5 | Vệ chắn bên ngoài | 2.17 | Vải đan đồng bọc bạc |
| 6 | áo khoác | 2.40 | FEP |
| 7~9 | Bộ giáp (không cần thiết) | 5.50 | Sản phẩm tổng hợp |
| 10 | 6.00 | PTFE |
Quy tắc đặt tên kết nối:
V - 1.85mm (67GHz, VSWR 1.5)
G - Mini-SMP (có thể kết hợp với GPPO & SSMP, 65GHz, VSWR 1.8)
2 - 2,4mm (50GHz, VSWR 1.4)
K - 2.92mm (40GHz, VSWR 1.35)
A - SSMA (40GHz, VSWR 1.35)
P - SMP (40GHz, VSWR 1.35)
3 - 3,5mm (33GHz, VSWR 1.35)
S - SMA (26,5GHz, VSWR 1.3)
Connector nữ - Thêm F sau tên kết nối
góc phải - Thêm RR sau tên kết nối (VSWR tăng 0,1)
Cách đặt hàng
VN67W-X-Y-Z
VN:Vinncom
W: áo giáp: P, không áo giáp: trống
X: Tần số trong GHz
Y: Loại kết nối
Z: Chiều dài bằng mét
Ví dụ:
Để đặt hàng một VN67 thử nghiệm cáp tập hợp với áo giáp, DC-60GHz,1.85mm nam đến 1.85mm nữ, 0,5 mét, chỉ VN67P-60-VVF-0.5.
QT67 kết nối giao phối
|
VN-QCV-MG-T67-3 |
|
VN-QCV-FG-T67-2 |
|
Bộ kết nối giao phối QT67P
|
VN-QCV-MG-T67P-4 |
|
VN-QCV-FG-T67P-2 |
|
