Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Vinncom
Chứng nhận: RoHS/ISO9000
Số mô hình: VN50
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5 cái
Giá bán: negotiable
Thời gian giao hàng: 2-4 tuần
Điều khoản thanh toán: T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 50 chiếc mỗi ngày
Tần số:: |
DC~50GHz |
Vận tốc lan truyền:: |
76% |
Hiệu quả che chắn:: |
tối thiểu 90dB |
điện áp chịu được: |
500V một chiều |
Độ ổn định pha*: |
±7° |
Độ ổn định biên độ: |
±0,05dB |
Tần số:: |
DC~50GHz |
Vận tốc lan truyền:: |
76% |
Hiệu quả che chắn:: |
tối thiểu 90dB |
điện áp chịu được: |
500V một chiều |
Độ ổn định pha*: |
±7° |
Độ ổn định biên độ: |
±0,05dB |

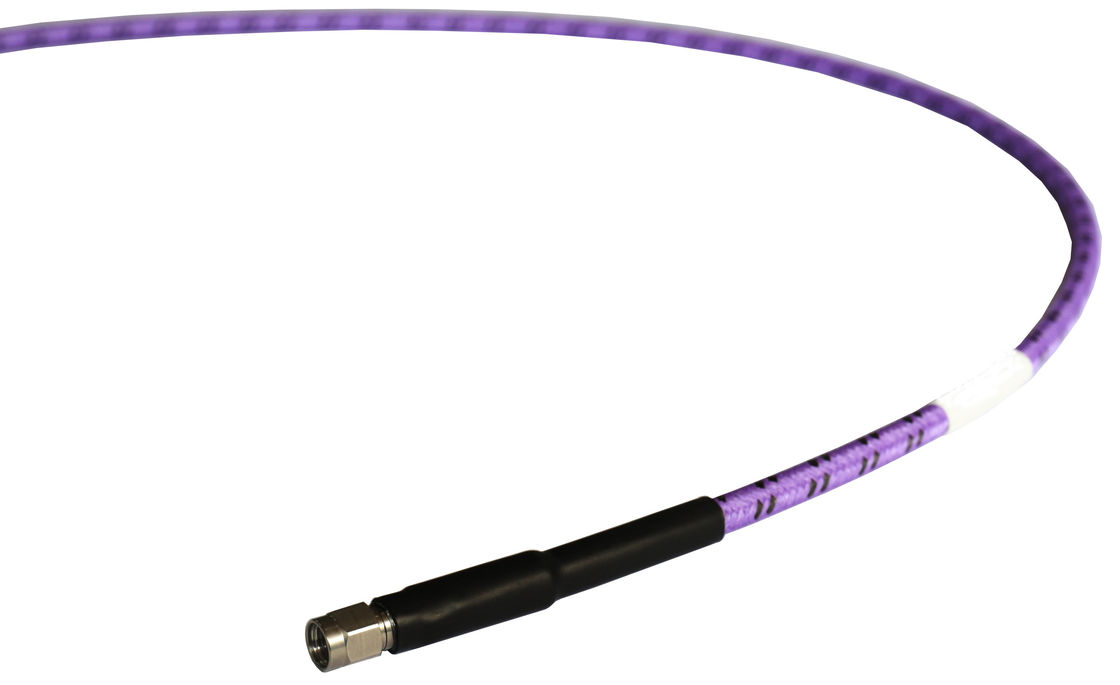

Giai đoạn & Loss ổn định, Flex Long Life 50G Bộ cáp thử nghiệm hiệu suất cao
Giai đoạn & Mất ổn định, Thời gian sống linh hoạt dài
| Đặc điểm: | Ứng dụng: |
| * Mất ít chèn | * Xét nghiệm trong phòng thí nghiệm |
| * Độ ổn định pha cao | * Máy bay |
| * Quyền lực cao | * Phase-array Radar |
| * Độ bền cao | * Truyền thông vệ tinh |
Máy điện
| Tần số: | DC ~ 50GHz |
| Kháng trở: | 50Ω |
| Tốc độ lây lan: | 76% |
| Hiệu quả bảo vệ: | 90dB phút. |
| Năng lượng chịu: | 500V DC |
| Sự ổn định giai đoạn*1: | ±7° |
| Độ ổn định kích thước*1: | ±0,05dB |
[1] bán kính 50mm, uốn cong 360 °
Máy móc
|
Phân tích uốn cong không bọc giáp (đặt/lặp lại): |
18mm/36mm tối thiểu. |
|
Phân tích khuynh hướng giáp (đặt/lặp lại): |
30mm/60mm tối thiểu. |
| Chu kỳ sống của việc uốn cong: | 100,000 |
| Chu kỳ sinh hoạt của sự giao phối*2: | 5,000 |
[2] Đối với các đầu nối 2,4mm, 2,92mm, 3,5mm, SMA, N chỉ.
Môi trường
| Nhiệt độ: | -55~+165°C |
Sự suy giảm và xử lý năng lượng
| Tần số (GHz) | 1 | 2 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 | 40 | 50 |
| Sự suy giảm*3(dB/100m) | 48.1 | 68.3 | 83.9 | 119.4 | 138.4 | 155.2 | 173.4 | 210.2 | 257.1 | 319.2 | 359.2 |
| Sức mạnh trung bình*4(W) | 506 | 356 | 290 | 204 | 176 | 157 | 140 | 116 | 95 | 76 | 68 |
[3] VSWR:1.0; môi trường xung quanh: +25°C (77°F); cáp thô
[4] VSWR:1.0; môi trường xung quanh: +40°C (104°F); mực nước biển
Xây dựng
| Không, không. | Tên | Kích thước (mm) | Vật liệu |
| 1 | Hướng dẫn bên trong | 0.72 | Đồng bọc bạc |
| 2 | Đèn điện đệm | 2.1 | PTFE mật độ thấp |
| 3 | Vệ chắn bên trong | 2.25 | Dây băng đồng bọc bạc |
| 4 | Lớp giữa | 2.55 | PTFE mật độ thấp |
| 5 | Vệ chắn bên ngoài | 3.01 | Vải đan đồng bọc bạc |
| 6 | áo khoác | 3.60 | FEP |
| 7~9 | Bộ giáp (không cần thiết) | 5.50 | Sản phẩm tổng hợp |
| 10 | 6.00 | PTFE |
Quy tắc đặt tên kết nối:
2 - 2,4mm (50GHz, VSWR 1.4)
K - 2.92mm (40GHz, VSWR 1.25)
3 - 3,5mm (33GHz, VSWR 1.35)
S - SMA (26,5GHz, VSWR 1,25)
N - N (18GHz, VSWR 1,25)
Connector nữ - Thêm F sau tên kết nối
góc bên phải - Thêm R sau tên kết nối (VSWR tăng 0,1)
Cách đặt hàng
VN50W-X-Y-Z
VN:Vinncom
W: áo giáp: P, không áo giáp: trống
X: Tần số trong GHz
Y: Loại kết nối
Z: Chiều dài bằng mét
T50 Connector kết hợp
|
VN-QC2-MG-T50-2 2.4mm nam, thép không gỉ |
|
VN-QC3-FG-T50-1 3.5mm nữ, thép không gỉ |
|
|
VN-QC2-FG-T50-1 2.4mm nữ, thép không gỉ |
|
VN-QCS-MG-T50-1 SMA nam, thép không gỉ |
|
|
VN-QCK-MG-T50-1 2.92mm nam, thép không gỉ |
|
VN-QCS-FG-T50-1 SMA nữ, thép không gỉ |
|
|
VN-QCK-FG-T50-1 2.92mm nữ, thép không gỉ |
|
VN-QCN-MG-T50-4 N nữ, thép không gỉ |
|
|
VN-QC3-MG-T50-1 3.5mm nam, thép không gỉ |
|
Bộ kết nối kết hợp T50P
|
VN-QC2-MG-T50P-4 2.4mm nam, thép không gỉ |
|
VN-QC3-MG-T50P-1 3.5mm nam, thép không gỉ |
|
|
VN-QC2-FG-T50P-4 2.4mm nữ, thép không gỉ |
|
VN-QC3-FG-T50P-1 3.5mm nữ, thép không gỉ |
|
|
VN-QCK-MG-T50P-4 2.92mm nam, thép không gỉ |
|
VN-QCS-MG-T50P-3 SMA nam, thép không gỉ |
|
|
VN-QCK-FG-T50P-3 2.92mm nữ, thép không gỉ |
|
VN-QCS-FG-T50P-1 SMA nữ, thép không gỉ |
|
|
VN-QCN-MG-T50P-3 N nam, thép không gỉ |
|
