| MOQ: | 5 CÁI |
| Giá: | negotiable |
| Phương thức thanh toán: | L/C, D/A, D/P, T/T |
| Khả năng cung cấp: | 500 |
17.7-19.7GHz WR-42 WAVEGUIDE COUPLER
Thiết bị thụ động không cần nguồn điện bên ngoài
Hiệu suất ổn định trên nhiệt độ và rung động
VSWR tuyệt vời ở tất cả các cảng (khi kết hợp đúng cách)
Xác định tất cả bốn cổng️
ABộ kết nối dẫn sóngcó các cổng được dán nhãn rõ ràng: Input, Through/Output, Coupled, và Isolated.
Kết nối đường dây chính theo chuỗi️
Thêm aBộ kết nối dẫn sóngtrực tiếp vào đường truyền, với cổng đầu vào hướng về nguồn và cổng thông qua hướng về tải.
Kết thúc cổng bị cô lập️
Luôn kết thúc cổng cô lập của mộtBộ kết nối dẫn sóngvới một phù hợpTrọng lượng dẫn sóngđể ngăn chặn phản xạ và duy trì tính hướng dẫn.
Kết nối cổng kết nối với một máy dò️
Kết nối một đồng hồ điện, phân tích phổ, hoặc phát hiện diode đến cổng kết nối củaBộ kết nối dẫn sóngđể lấy mẫu tín hiệu.
Quan sát hướng nối️
ABộ kết nối dẫn sóngđược đánh dấu bằng một mũi tên cho thấy hướng đi về phía trước; lắp đặt ngược sẽ làm giảm sự kết nối với cổng dự định.
Các loại vít phù hợp️
ABộ kết nối dẫn sóngyêu cầu cùng một loại kẹp (UG, CPR, nắp hoặc choke) như phần còn lại của hệ thống dẫn sóng.
Kiểm tra công suất️
Trước khi sử dụngBộ kết nối dẫn sóng, xác minh cả công suất trung bình và đỉnh cho đường chính.
Kiểm tra giá trị nối️
Chọn aBộ kết nối dẫn sóngvới hệ số kết nối thích hợp (ví dụ: 10 dB cho việc lấy mẫu công suất cao, 40 dB cho giám sát mức độ thấp).
| Số phần | VN-WGCP-1719-WR72-3dB |
| Tần số hoạt động (GHz) | 17.7-19.7 |
| Mất tích nhập (dB) | 2.7~3.9 |
| Mất lợi nhuận ((dB) | ≥ 18 dB |
| Kết nối ((dB) | 2.7~3.9 |
| Cách hóa ((dB) | ≥20 |
| Giao diện | WR42 (BJ220) |

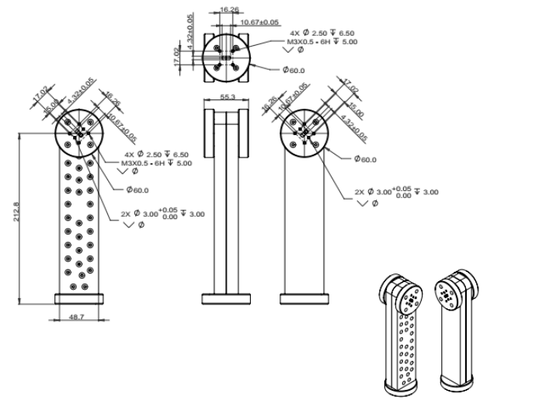

| Kích thước ((mm) | Như dưới đây |
| Nhiệt độ hoạt động (°C) | -40 ~ + 80 |
| Độ ẩm tương đối | 5% ~ 90% |
| Phù hợp với ROHS | Vâng. |
|
|
