| MOQ: | 5 CÁI |
| giá bán: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |

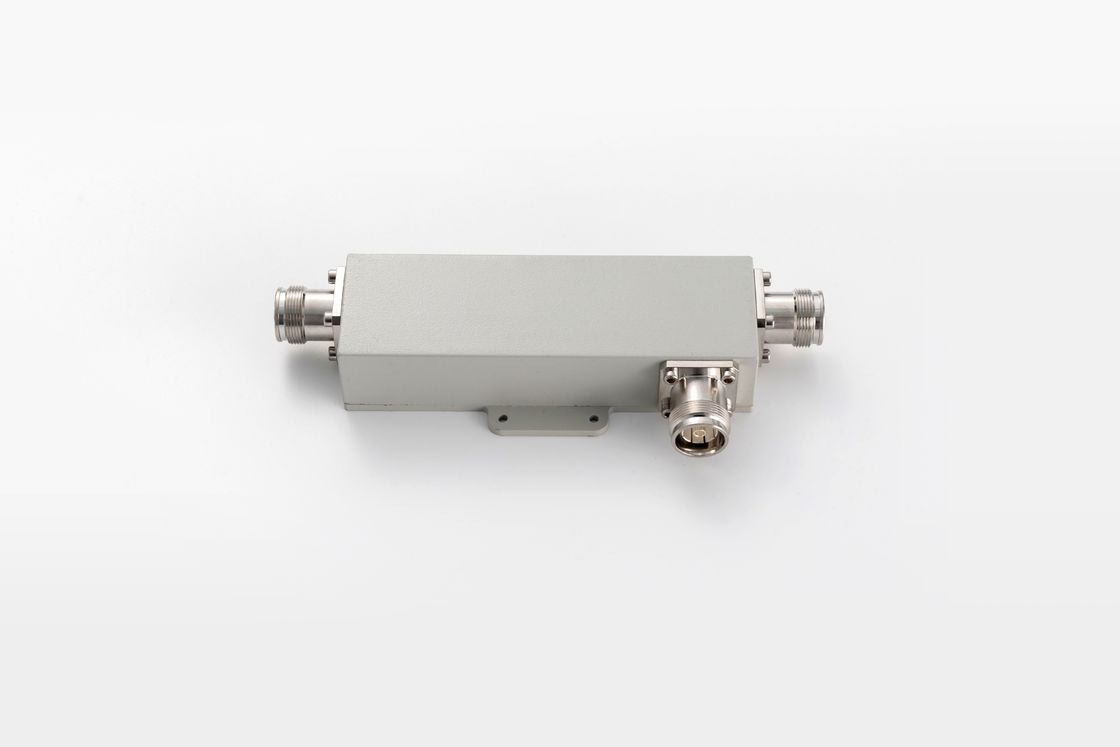

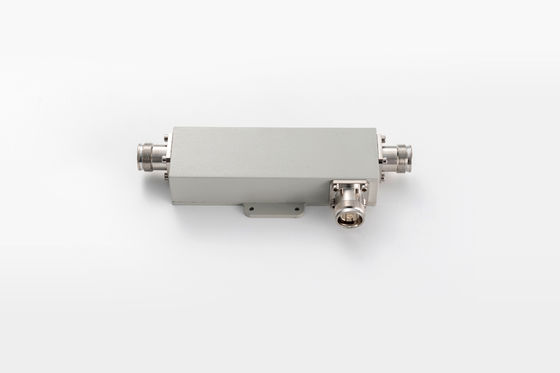

698-3800MHz 4.3-10 Bộ ghép hướng nữ
| Số phần | VN-DC-0738-OP | ||||||
| Tần số hoạt động (MHz) | 698-3800 | ||||||
| Kháng (Ohm) | 50 | ||||||
| VSWR | ≤1.25 | ||||||
| Khớp nối (dB) | ± 0.8 | ± 0.8 | ± 0.9 | ± 10 | ± 10 | ± 12 | ± 15 |
| Mất tích nhập (dB) | ≤2.05 | ≤1.65 | ≤1.45 | ≤0.8 | ≤0.5 | ≤0.22 | ≤0.2 |
| Phân cách (dB) | ≥23 | ≥ 24 | ≥ 25 | ≥28 | ≥33 | ≥ 38 | ≥45 |
| IM3 (dBc @ 2×43dBm) | -150 / -155 / -160/-165 | ||||||
| Ứng dụng | Trong nhà & ngoài trời | ||||||
| Mức độ bảo vệ | IP65 | ||||||
| Nhiệt độ hoạt động (°C) | -40 ~ + 80 | ||||||
| Giao diện | 4.3-10 nữ | ||||||
| Năng lượng xử lý (Watt, tối đa) | 500 | ||||||
| Công suất đỉnh (Watt, tối đa) | 1500 | ||||||
| Kích thước (mm) ((L × W × H, không bao gồm đầu nối) | 136 × 44 × 30 | ||||||
| Trọng lượng ròng(g) | 535 ± 20 | ||||||
| Kích thước bao bì (mm,L × W × H) | 190 × 80 × 45 | ||||||
| Bao bì Thùng hộp (mm,L×W×H) | 430 × 400 × 105 | ||||||
| Phù hợp với ROHS | Vâng. | ||||||
Máy kết nối hướng là một thiết bị thụ động được sử dụng chủ yếu trong lĩnh vực công nghệ vô tuyến.Chúng kết nối một lượng điện từ được xác định trong một đường truyền đến một cổng cho phép tín hiệu được sử dụng trong một hệ thống vô tuyến khác hoặc thiết bị vô tuyến tiếp theoMột đặc điểm thiết yếu của các bộ ghép hướng là chúng chỉ ghép điện chảy theo một hướng. Điện vào cổng đầu ra được ghép với cổng cô lập nhưng không phải với cổng ghép.Một bộ ghép hướng được thiết kế để chia công suất bằng nhau giữa hai cổng được gọi là một bộ ghép lai, ví dụ, 3dB nối kết lai.
Vinncom nối hướng dựa trên thiết kế khác nhau, chẳng hạn như micro-stripline, khí-dielectric, phim mỏng, dẫn sóng vv
Máy kết nối hướng có nhiều ứng dụng. Chúng bao gồm cung cấp một mẫu tín hiệu để đo lường hoặc giám sát, phản hồi, kết hợp nguồn cấp dữ liệu đến và từ ăng-ten,cung cấp các nút truyền tín hiệu cho hệ thống cáp và/hoặc hệ thống ăng-ten phân tán như truyền hình cáp, phủ sóng tín hiệu di động và tách các tín hiệu truyền và nhận trên hệ thống viễn thông.
|
|
