| MOQ: | 5 CÁI |
| giá bán: | negotiable |
| Phương thức thanh toán: | L/C, D/A, D/P, T/T |
| Khả năng cung cấp: | 500 |
14.4-15.35GHz WR-140 KHỚP NỐI ỐNG DẪN SÓNG
Một KHỚP NỐI ỐNG DẪN SÓNG là một thiết bị định hướng thụ động bốn cổng, lấy mẫu một phần công suất vi sóng truyền trong ống dẫn sóng chính.
Một KHỚP NỐI ỐNG DẪN SÓNG bao gồm một ống dẫn sóng chính (đường sơ cấp) và một ống dẫn sóng phụ (đường ghép nối), với các lỗ ghép nối hoặc khe dọc theo thành chung của chúng.
Một KHỚP NỐI ỐNG DẪN SÓNG truyền một phần công suất tới được xác định trước từ đường chính sang đường ghép nối, trong khi phần công suất còn lại tiếp tục đi qua đường chính.
Một KHỚP NỐI ỐNG DẪN SÓNG hoạt động dựa trên nguyên lý giao thoa và chồng chất sóng thông qua các lỗ ghép nối.
Một KHỚP NỐI ỐNG DẪN SÓNG có tính định hướng cố hữu — nó chỉ ghép nối sóng truyền tới (trên đường chính) tới cổng ghép nối, trong khi sóng truyền ngược được ghép nối tới cổng cách ly.
Một KHỚP NỐI ỐNG DẪN SÓNG có bốn cổng: cổng vào, cổng ra (thông qua), cổng ghép nối và cổng cách ly.
Một KHỚP NỐI ỐNG DẪN SÓNG đạt được mức ghép nối của nó (ví dụ: 10 dB, 20 dB, 30 dB hoặc 40 dB) bằng cách kiểm soát kích thước, số lượng và khoảng cách của các lỗ ghép nối.
Một KHỚP NỐI ỐNG DẪN SÓNG cung cấp độ định hướng cao, nghĩa là công suất ghép nối từ hướng tới lớn hơn nhiều so với từ hướng ngược.
Cổng cách ly của KHỚP NỐI ỐNG DẪN SÓNG phải được kết thúc bằng một TẢI TRỌNG ỐNG DẪN SÓNG để hấp thụ bất kỳ năng lượng ghép nối ngược không mong muốn nào.
| Mã sản phẩm | VN-WGCP-1415-WR140-6dB |
| Tần số hoạt động ( GHz ) | 14.4-15.35 |
| Tổn hao chèn (dB) | ≤1.8 dB |
| Tổn hao phản xạ (dB) | ≥18 dB |
| Ghép nối (dB) | 6±1 |
| Cách ly (dB) | ≥28 |
| Giao diện | WR140 (BJ140) |

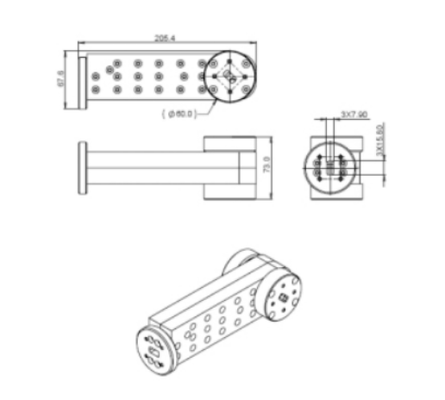

| Kích thước (mm) | Như bên dưới |
| Nhiệt độ hoạt động ( ℃ ) | -40 ~ + 80 |
| Độ ẩm tương đối | 5% ~ 90% |
| Tuân thủ ROHS | Có |
|
|
