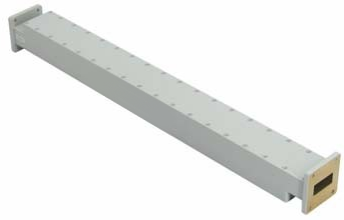

7.05-10GHz WR-112 WAVEGUIDE ATTENUATOR

7.05-10GHz HỘP SÓNG VUÔNG WR-112 ATTENUATOR

• Cấu trúc hộp sóng vuông chắc chắn và gia công chính xác
• Tích hợp nhỏ gọn với hệ thống hộp sóng vuông
• Phiên bản cố định hoặc biến đổi cho các nhu cầu khác nhau

Nguyên lý hoạt động của ATTENUATOR HỘP SÓNG VUÔNG

Một ATTENUATOR HỘP SÓNG VUÔNG là một thành phần vi sóng thụ động làm giảm biên độ của tín hiệu truyền qua đường truyền hộp sóng vuông.
Một ATTENUATOR HỘP SÓNG VUÔNG đạt được sự giảm thiểu này bằng cách đưa vào sự suy hao có kiểm soát trong đường đi của tín hiệu, mà không gây ra sự phản xạ đáng kể.
Một ATTENUATOR HỘP SÓNG VUÔNG có thể được thiết kế bằng ba cơ chế chính: màng/lắp đặt điện trở, hấp thụ bởi vật liệu điện môi tổn hao, hoặc cấu trúc cánh/quay cơ học.
Một ATTENUATOR HỘP SÓNG VUÔNG dựa trên loại cánh điện trở sử dụng một thẻ điện trở mỏng đặt dọc theo mặt phẳng E của hộp sóng vuông—thẻ này cắt các đường điện trường và tiêu tán năng lượng vi sóng dưới dạng nhiệt.
Một ATTENUATOR HỘP SÓNG VUÔNG loại cánh quay bao gồm ba phần: một cánh điện trở cố định đầu vào, một cánh điện trở có thể quay và một cánh điện trở cố định đầu ra—quay cánh giữa thay đổi mức suy hao liên tục.

Một ATTENUATOR HỘP SÓNG VUÔNG với thiết kế hấp thụ (từ đồng trục sang hộp sóng vuông) sử dụng vật liệu ferrite hoặc điện môi tổn hao hấp thụ năng lượng điện từ.
Một ATTENUATOR HỘP SÓNG VUÔNG duy trì sự phù hợp trở kháng tốt (VSWR thấp) trên dải tần hoạt động của nó, đảm bảo sự phản xạ tối thiểu.
Một ATTENUATOR HỘP SÓNG VUÔNG làm suy hao tín hiệu bằng cách chuyển đổi một phần năng lượng điện từ thành nhiệt, được tản nhiệt qua thân hộp sóng vuông và bộ tản nhiệt.
Một ATTENUATOR HỘP SÓNG VUÔNG có thể cố định (cung cấp giá trị suy hao không đổi, ví dụ: 3 dB, 6 dB, 10 dB, 20 dB) hoặc biến đổi (có thể điều chỉnh trong một phạm vi, ví dụ: 0–30 dB hoặc 0–60 dB).
