| MOQ: | 5 cái |
| giá bán: | negotiable |
| Bao bì tiêu chuẩn: | xốp + hộp |
| Thời gian giao hàng: | 2-4 tuần |
| Phương thức thanh toán: | T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 50 chiếc mỗi ngày |
Bộ cách ly dẫn sóng 75-80GHz WR-12
Xác định hướng tiếp theo–
MỘTBộ cách ly SÓNG DẪN SÓNGđược đánh dấu bằng mũi tên hoặc nhãn chỉ hướng truyền được phép.
Kết nối nguồn với cổng đầu vào–
Kết nối nguồn tín hiệu (ví dụ: magnetron, bộ khuếch đại hoặc bộ tạo dao động) với cổng đầu vào củaBộ cách ly SÓNG DẪN SÓNG.
Kết nối tải với cổng đầu ra–
Kết nối ăng-ten, đường truyền hoặc thiết bị đo với cổng đầu ra củaBộ cách ly SÓNG DẪN SÓNG.
**Không bao giờ đảo ngược mộtBộ cách ly SÓNG DẪN SÓNG–
MỘTBộ cách ly SÓNG DẪN SÓNGsẽ suy giảm nghiêm trọng (thường >20 dB) nếu kết nối ngược lại; nó phải được cài đặt theo đúng hướng.
Khớp mặt bích–
MỘTBộ cách ly SÓNG DẪN SÓNGyêu cầu cùng loại mặt bích (UG, CPR, nắp hoặc cuộn cảm) như các thành phần ống dẫn sóng liền kề.
Xác minh xếp hạng sức mạnh–
Trước khi vận hành mộtBộ cách ly SÓNG DẪN SÓNG, hãy xác minh cả công suất trung bình và khả năng xử lý công suất đỉnh của nó.
Không cần chấm dứt bên ngoài–
Không giống như chất tuần hoàn,Bộ cách ly SÓNG DẪN SÓNGcó cổng bị cô lập được kết thúc bên trong, do đó không có cổng bên ngoàiTẢI DẪN SÓNGđược yêu cầu.
| Mã sản phẩm | VN-WGISO-7580-WR12 |
| Tần số hoạt động (GHz) | 75-80 |
| Mất chèn (dB) | .80,8 |
| Cách ly (dB) | ≥18 |
| Mất mát trở lại (dB) | ≥16 |
| Nhiệt độ hoạt động ( oC ) | -45 ~ + 80 |
| Giao diện | WR12 với tính năng chống gài UG-383/U |

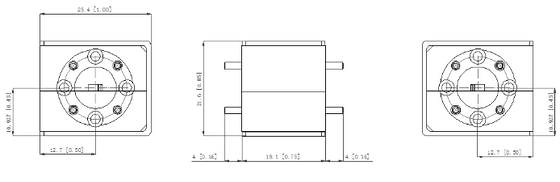

| Kích thước (mm) | Như dưới đây |
| Sức mạnh xử lý | 3W/1W |
| Tuân thủ ROHS | Đúng |
|
|
