| MOQ: | 5 CÁI |
| giá bán: | negotiable |
| Phương thức thanh toán: | L/C, D/A, D/P, T/T |
| Khả năng cung cấp: | 500 |
TẢI DẪN SÓNG 18-26,5GHz WR-42
Chấm dứt cổng:
Kết nối đầu vào có mặt bích củaTẢI DẪN SÓNGtrực tiếp đến cổng ống dẫn sóng, cổng tuần hoàn hoặc cổng ghép định hướng không được sử dụng. Đảm bảo loại mặt bích (ví dụ: UG, CPR, nắp, cuộn cảm) phù hợp với hệ thống.
Xem xét xử lý năng lượng:
Chọn mộtTẢI DẪN SÓNGvới mức công suất trung bình vượt quá công suất dự kiến tối đa. Đối với hệ thống xung, hãy xác minh khả năng công suất cao nhất.
Yêu cầu làm mát:
Công suất thấpTẢI DẪN SÓNG→ làm mát không khí tự nhiên.
Công suất trung bình → làm mát không khí cưỡng bức (ví dụ: quạt tích hợp).
Công suất cao → làm mát bằng nướcTẢI DẪN SÓNGvới nước khử ion tuần hoàn.
Định hướng cài đặt:
Một số công suất caoTẢI DẪN SÓNGphải được gắn với các cánh tản nhiệt thẳng đứng để tối ưu hóa khả năng đối lưu. Luôn tuân theo bảng dữ liệu cụ thể đóTẢI DẪN SÓNG.
Xác minh:
Sau khi cài đặt, hãy sử dụng bộ phân tích mạng để xác nhận rằngTẢI DẪN SÓNGthể hiện suy hao phản hồi tốt hơn 30 dB (VSWR < 1,065).
| Mã sản phẩm | VN-WGLD-1826-WR42 |
| Tần số hoạt động (GHz) | 18-26,5 |
| Trở kháng (Ohm) | 50 |
| VSWR | 1,03 |
| Nhiệt độ hoạt động ( oC ) | -40 ~ + 80 |
| Giao diện | WR42(BJ220) |

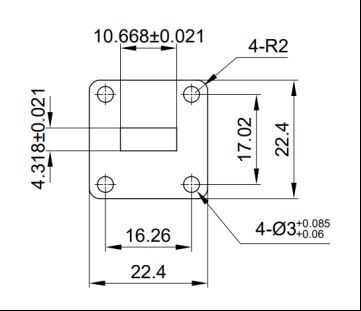

| Kích thước (mm) | Như dưới đây |
| Sức mạnh xử lý | 2 (Watt, tối đa) |
| Tuân thủ ROHS | Đúng |
|
|
