Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Vinncom
Chứng nhận: RoHS/ISO9000
Số mô hình: VN-HC2x2-0727-Ox-XXX
Điều khoản thanh toán & vận chuyển
Tần số hoạt động ( MHz ): |
698-2700 |
Trở kháng (Ohm): |
50 |
VSWR: |
1.2 |
Khớp nối (dB): |
3±0,8 |
Suy hao chèn (dB): |
±3,6 |
Cách ly (dB): |
25 |
IM3 (dBc @ 2×43dBm): |
-150/-160 |
Tần số hoạt động ( MHz ): |
698-2700 |
Trở kháng (Ohm): |
50 |
VSWR: |
1.2 |
Khớp nối (dB): |
3±0,8 |
Suy hao chèn (dB): |
±3,6 |
Cách ly (dB): |
25 |
IM3 (dBc @ 2×43dBm): |
-150/-160 |

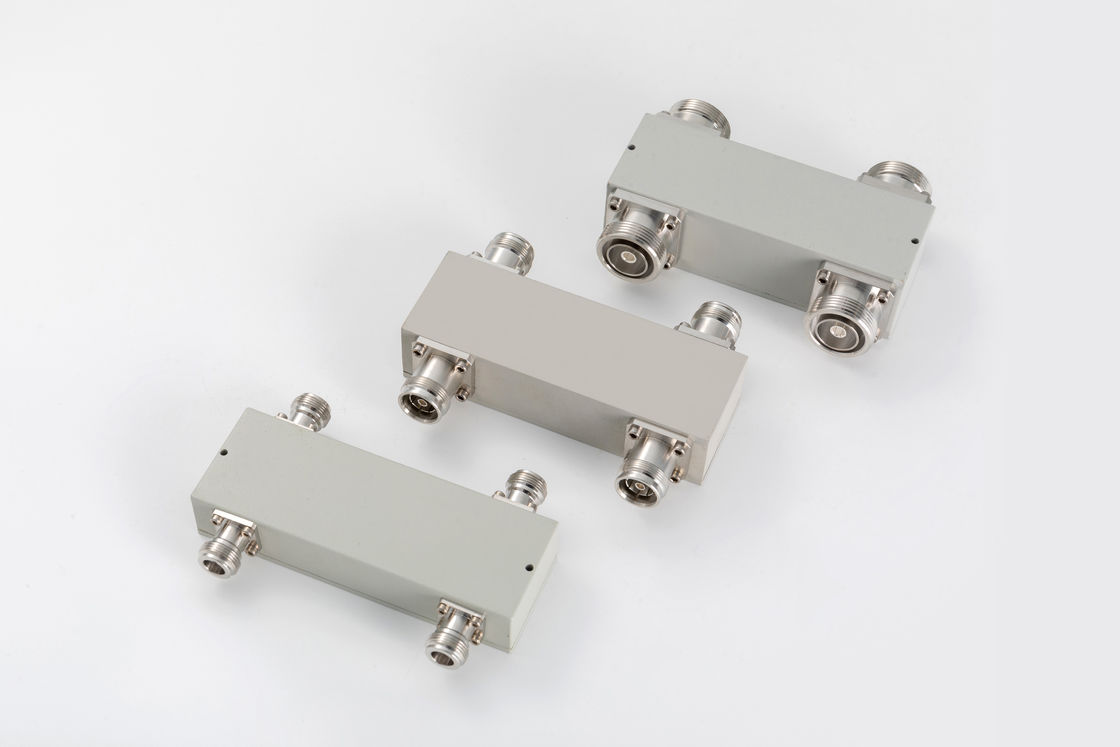

698-2700MHz 2in 2out Hybrid Coupler PIM-150/-160
| Số phần | VN-HC2x2-0727-Ox-XXX | ||
| Tần số hoạt động (MHz) | 698-2700 | ||
| Kháng (Ohm) | 50 | ||
| VSWR | 1.2 | ||
| Khớp nối (dB) | 3±0.8 | ||
| Mất tích nhập (dB) | ± 3.6 | ||
| Phân cách (dB) | 25 | ||
| IM3 (dBc @ 2×43dBm) | -150/-160 | ||
| Ứng dụng | Trong nhà & ngoài trời | ||
| Mức độ bảo vệ | IP65 | ||
| Nhiệt độ hoạt động (°C) | -40 ~ + 80 | ||
| Giao diện | N nữ/4.3-10 nữ/DIN nữ | ||
| Năng lượng xử lý (Watt, tối đa) | 500 ((N:300) | ||
| Công suất đỉnh (Watt, tối đa) | .1500 ((N:1200) | ||
| Kích thước (mm) ((L × W × H, không bao gồm đầu nối) | 127X44X25 | 127X44X31 | 127X44X38 |
| Trọng lượng ròng (g) | 385 ± 20% | 565 ± 20% | 810 ± 20% |
| Kích thước bao bì (mm,L × W × H) | 165X87X35 | 170X100X40 | 170X100X40 |
| Bao bì Thùng hộp (mm,L×W×H) | 460X350X195 | 520X360X110 | 520X360X110 |
Bộ ghép hướng cổng được thiết kế cho phân chia công suất 3dB (tương đương).
Vinncom có các thiết kế khác nhau cho máy kết nối lai dựa trên micro-strip, khí đệm và phim mỏng, dẫn sóng vv.
Máy kết nối lai được sử dụng rộng rãi như một bộ kết nối 3db theo hướng với một cổng kết thúc, cũng có thể được sử dụng như một bộ kết hợp 2 trong 2 ra và 2 trong 1 ra.
Đối với một số sử dụng, các bộ ghép lai có thể được kết hợp như ma trận, ví dụ 4in 4out, 3in 3out vv
Vinncom cung cấp nhiều phạm vi tần số khác nhau cho máy kết nối lai và được sử dụng rộng rãi trong các hệ thống DAS và thử nghiệm.
