| MOQ: | 5 CÁI |
| giá bán: | VN-HC2x2-035052-ON-xxx |
| payment method: | L/C, D/A, D/P, T/T |

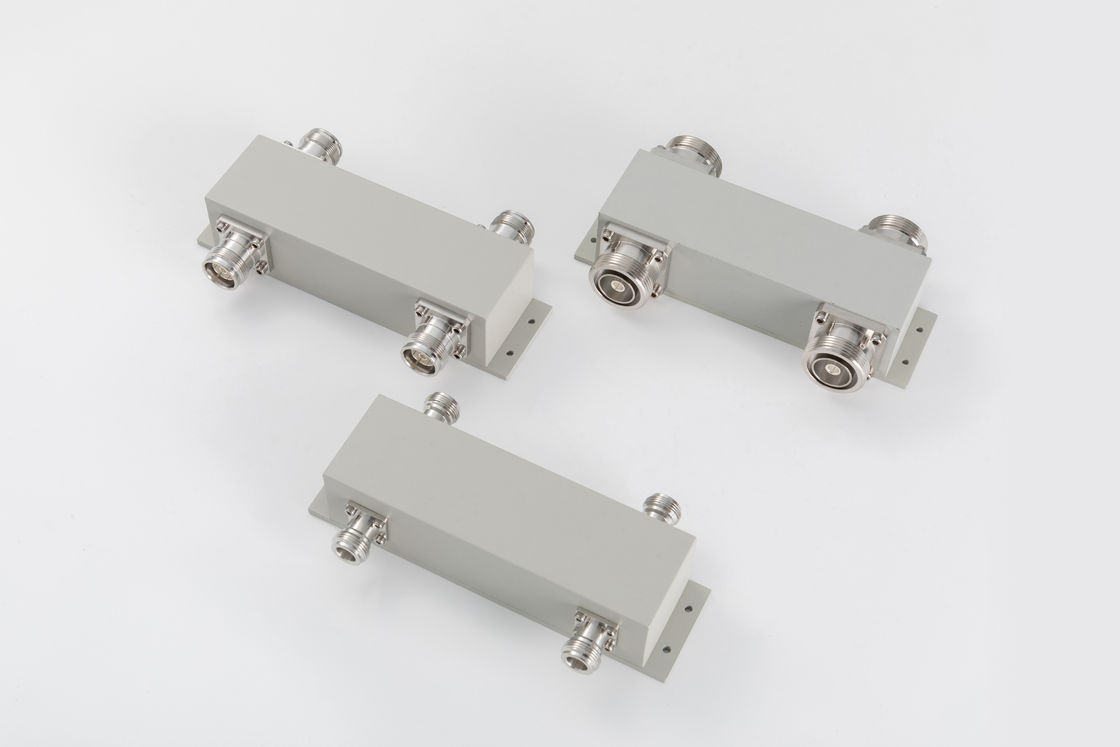

698-3800MHz 2in 2out Hybrid Coupler / 2: 2 Combiner PIM -150 / -160
| Số phần | VN-HC2x2-0738-OX | ||
| Tần số hoạt động (MHz) | 698-3800 | ||
| Kháng (Ohm) | 50 | ||
| VSWR | ≤1.25 | ||
| Khớp nối (dB) | 3.0±0.9 | ||
| Mất tích nhập (dB) | 3.7 | ||
| Phân cách (dB) | ≥ 25 | ||
| IM3 (dBc @ 2×43dBm) | -150 / -160 | ||
| Ứng dụng | Trong nhà & ngoài trời | ||
| Mức độ bảo vệ | IP65 | ||
| Nhiệt độ hoạt động (°C) | -40 ~ + 80 | ||
| Giao diện | N nữ/4.3-10 nữ/DIN nữ | ||
| Năng lượng xử lý (Watt, tối đa) | 500 ((N:300) | ||
| Công suất đỉnh (Watt, tối đa) | 1500 ((N:1200) | ||
| Kích thước (mm) ((L × W × H, không bao gồm đầu nối) | 141 × 44 × 38 | 170 × 100 × 40 | 170 × 100 × 40 |
| Trọng lượng ròng (g) | 615 ± 20 | 685 ± 20 | 880 ± 20 |
| Kích thước bao bì (mm,L × W × H) | 170 × 100 × 40 | 170 × 100 × 40 | 170 × 100 × 40 |
| Bao bì Thùng hộp (mm,L×W×H) | 460 × 350 × 195 | 520 × 360 × 110 | 520 × 360 × 110 |
Máy kết nối lai là trường hợp đặc biệt của một máy kết nối hướng bốn cổng được thiết kế để chia công suất 3 dB (tương đương).và 180 độ lai.
Vinncom có các thiết kế khác nhau cho máy kết nối lai dựa trên micro-strip, khí đệm và phim mỏng, dẫn sóng vv.
Máy kết nối lai được sử dụng rộng rãi như một bộ kết nối 3db theo hướng với một cổng kết thúc, cũng có thể được sử dụng như một bộ kết hợp 2 trong 2 ra và 2 trong 1 ra.
Đối với một số sử dụng, các bộ ghép lai có thể được kết hợp như ma trận, ví dụ 4in 4out, 3in 3out vv
Vinncom cung cấp nhiều phạm vi tần số khác nhau cho máy kết nối lai và được sử dụng rộng rãi trong các hệ thống DAS và thử nghiệm.
|
|
